[Arduino] LoRa Step 4 - 아두이노와 LoRa 연결하기

내가 사용하는 LoRa 모듈은 EBYTE 사의 E32-900T30D 이다. 이 모듈을 사용하기 위해서 저번에 데이터 시트를 첨부했었는데 사실 그건 그냥 참고용이라고 알면 된다. EBYTE 사의 LoRa 모듈을 사용하기 위한 아두이노용 라이브러리가 존재한다. 하지만 그 전에 우선 아두이노와 EBYTE 사의 LoRa 모듈을 연결해보자.

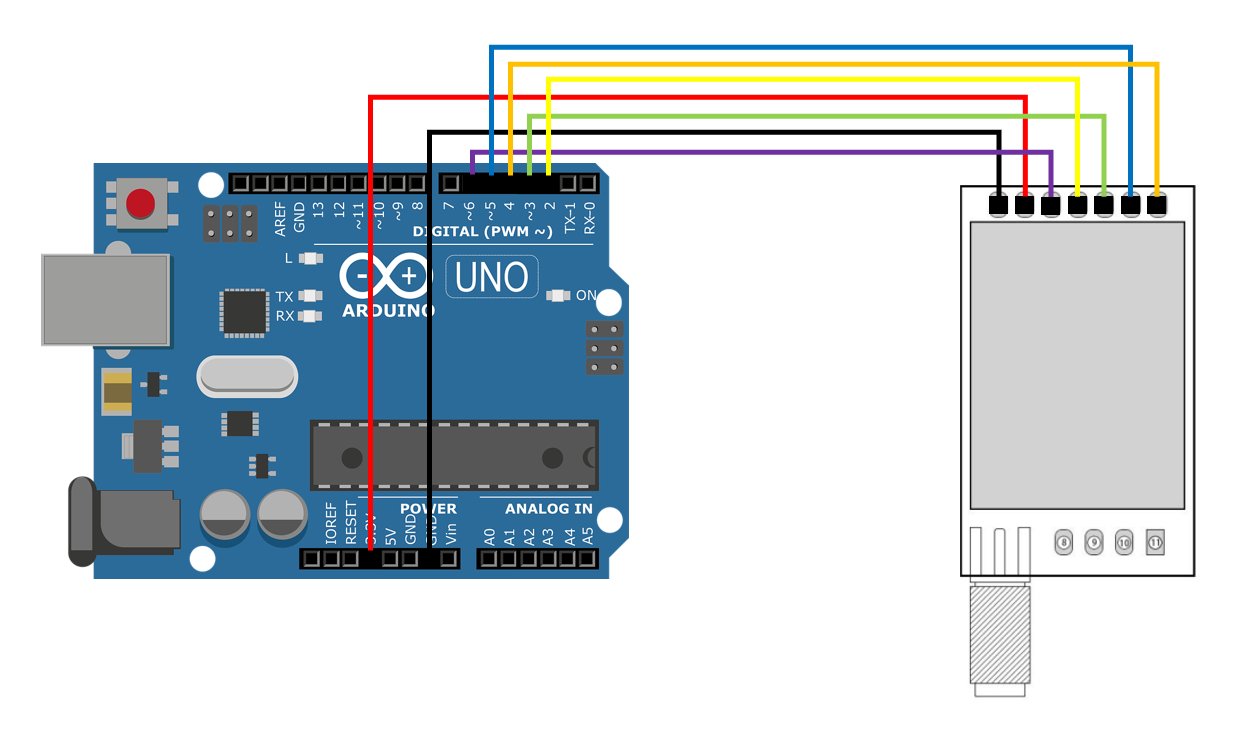

EBYTE 사의 E32-900T30D 모듈은 M0, M1, RXD, TXD, AUX, VCC, GND 핀이 존재하고 그 외에 4개의 핀이 존재하는데 이중 3개는 fix hole 이라고 데이터 시트에 명시되어 있다. 나머지 하나는 데이터 시트에도 나와있지 않다. 하지만 우리는 여기서 명시되어 있는 7개의 핀만 연결하면 로라 모듈을 작동시킬 수 있다. 핀들은 위에 그려둔 그림과 같이 연결하면 된다. 다르게 연결해도 상관없다. 다만 본인이 코드를 조금만 볼줄 알고 수정할 줄만 알면 문제 없다.
